Натоварване от преградни стени – EС1 и Н3
Коефициенти за натоварване от сняг – ЕС1-3
Максимален момент в средно поле на подовата конструкция на второ етажно
ниво
При условие, че подовата конструкция позволява разпределяне на натоварванията и в напречно
направление, собственото тегло на преместваемите разпределящи стени може да се приема като
равномерно разпределено натоварване
qk
, което се добавя към експлоатационното натоварване
върху пода.
Равномерно разпределеното натоварване зависи от собственото тегло на разпределящите
стени, както следва:
•за преместваемите разпределящи стени с линейно собствено тегло, по-малко или равно на 1,0
kN/m':
qk
= 0,5 kN/m
2
;
•за преместваемите разпределящи стени с линейно собствено тегло, по-голямо от 1,0 kN/m', но
до 2,0 kN/m':
qk
= 0,8 kN/m
2
;
•за преместваемите разпределящи стени с линейно собствено тегло, по-голямо от 2,0 kN/m', но
до 3,0 kN/m':
qk
= 1,2 kN/m
2
.
При по-тежките разпределящи стени изчисленията трябва да отчитат местоположението и
направлението на разпределящите стени, както и формата на подовата конструкция.

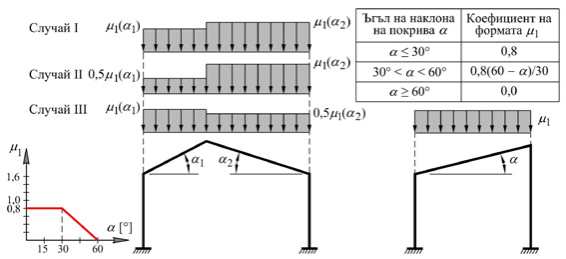

Характеристично натоварване от сняг за случая на едноетажна едноотворна сграда с
едноскатен или двускатен покрив – ЕС1-3
Характеристичното равномерно разпределено натоварване от сняг (s) при наклон на
покрива a ≤ 30 s за дълготрайна или краткотрайна изчислителна ситуация се определя
по формулата: s = μ
1
C
e
C
tsk
[kN/m
2
].

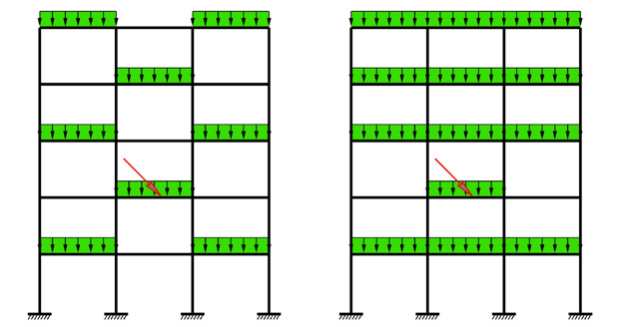

* Шахматно натоварване с променлив
товар
* Опростен вариант в ЕС1
V.2 сняг
където μ
1
е коефициентът за натоварване от сняг върху покрива в зависимост от формата му;
C
e
е коефициент на изложение, който се приема:
•за открити местности (равнинни зони, без или с малко защита от вятъра чрез неравност на
терена, по високи строежи или дървета) – C
e
= 0,8;
•за нормални местности (зони, в които няма значително издухване на снега върху строежа
от вятъра и в зависимост от неравностите на терена или от наличието на други строежи или
дървета) – C
e
= 1,0;
•за защитени местности (зони, в които разглежданият строеж е значително по-нисък от
околните терени или е заобиколен от високи дървета и/или по-високи строежи) – Ce = 1,2;
C
t
е топлинният коефициент, който в случая се приема C
t
= 1,0. Използването на намалени
стойности на коефициента се допуска за покриви с висока топлопроводност, в частност върху
някои остъклени покриви, поради топене на снега, причинено от топлинни загуби;
s
k
е характеристичната стойност на натоварването от теглото на снежната покривка върху 1
m
2
хоризонтална земна повърхност (терен).
еврокодове
еврокодове
