Оразмеряване на диагоналите съгласно ЕС8 Съединения и възли
Гранични усилия в колоните, техните бази и снаждания по височина Съединения и възли
(a) в Х-връзки: Ned ≤ N pl,Rd (якост на опън);
(б) във V-връзки : Ned ≤ N b,Rd (устойчивост на натиск);
(в) осигуряване на дуктилност.

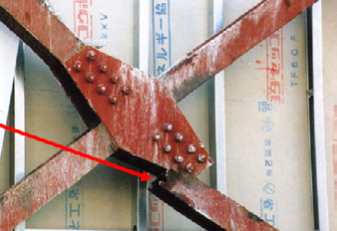

Освен традиционните проверки на отслабените сечения, да се разглежда винаги и опасността
от блоково разрушаване n(в НПСК-87 няма предписания за това).
В Еврокод 3, част 1-8 има предписания за болтови съединения, но няма за заварени.

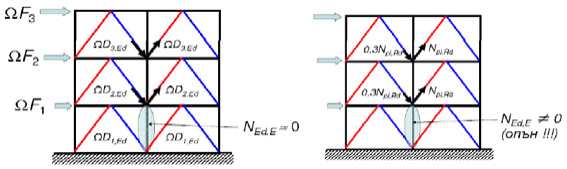

(1) “Глобален” подход (2) “Локален подход
Оразмерителни усилия в колоните съгласно Еврокод 8: NEd = NEd,G + 1,1Yov Ω NEd,E (“глобален” подход)
“Глобалният” подход на ЕС 8 (линеен еластичен анализ + завишаване на усилията с Ω-числата) може
да доведе до опасни грешки. Той не бива да се използва за определяне на максималните усилия в
колоните и базите им.

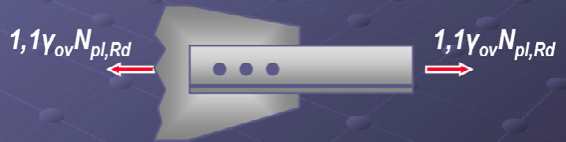

Прилага се общото правило за капацитивно оразмеряване Rd ≥ 1,1YovRfy където Rd е изчисл.
носимоспособност на съединението, а Rfy – носимоспособността на прикрепвания дисипативен
елемент (диагонал) в пластичен стадий.
