инж. Явор Бошнаков

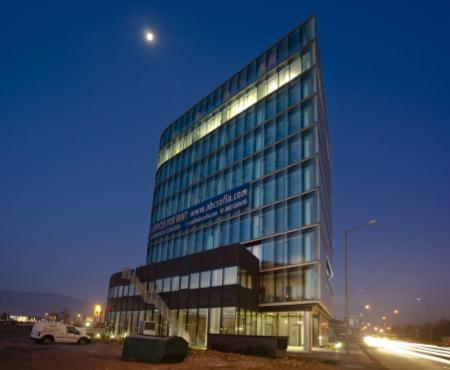

> "Астрал бизнес център" - София
Обектът представлява офисна сграда на 9 етажа+1 прибран покривен етаж с обща
височината 36.15м над кота+0.00. Под сградата е развит сутерен на две нива, служещ
за подземен паркинг със следните конструктивни височини: на ниво втори сутерен
h=3.25(2.95)м ,a на ниво първи сутерен h=3.00. Етажната конструктивна височина
на партера е 4.45м, а на горните етажи е 3.50М
Конструктивна схема:
Конструкцията на сградата е скелетна стоманобетонова монолитна, като
плочите са смесен тип (безгредови с широки ригели по контура). Дебелината на
плочите е както следва: плочата на к-3.35 е 22см , плочата на кота -0,10(-0.40) е
25(22)см; плочата на кота +4,35 е 22см; на кота +7,85 и +32.35-25см, на к+36.10-18
см, а останалите плочи от к+11.35 до к+28.85 са 20см. Носещите вертикални
стоманобетонови елементи са шайби (комбинирани във вътрешни ядра) и колони за поемането на
вертикалните сили . Хоризонталните сили от вятър и земетръс се поемат от двете вътрешни стб. ядра
и от сеизмичните рамки по контура на сградата.
Фундиране:
Като основа на конструкцията е приета обща фундаментна плоча с променлива дебелина под
ниската и високата част на сградата като преходите между отделните дебелини са по долния ръб на
основите с наклон 1:1. Основната дебелина на фундаментната плоча е 110см под високита част и 50
см под ниската част. Под основата е предвидена бетонна вана-15см-съставена от подложен бетон -7
см, пласт ХИ – 1см. и защитен слой от бетон с дебелина 7см.
