инж. Явор Бошнаков

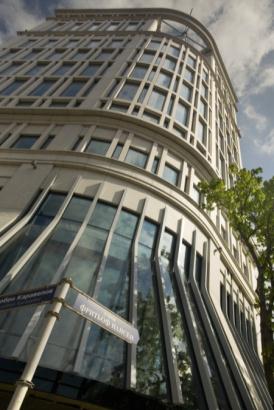

> офис сграда The Needle - София
Обектът се състои от две секции : висока
и ниска, разделени чрез земетръсна фуга.
Високата секция е от дванадесет нива като
конструктивната кота на последната плоча
е +39,30м. ,а по-ниската секция е на 3 нива
като най- високата конструктивна кота е
+9,90м.
Конструктивна схема:
Конструкцията на високата секция е
скелетна стоманобетонова конструкция
като плочите са смесен тип (безгредови
с отделни греди). Дебелината на плочите
по отделните нива варират както следва:
плочата на кота -0,10 е 22см; плочата на
кота +3,50 е 20см; останалите плочи са 18
см, като единствено плочата на кота +22,70
зоната между оси Ж и И е с дебелина 20см.
Носещите вертикални стоманобетонови
елементи са шайби и колони (стойки от
рамки) за поемането на вертикалните
сили и хоризонталните сили от вятър и
земетръсно въздействие. Конструкцията на
ниската секция е смесена -стоманобетонна
и
стоманена.
Стоманобетонни
са
фундаментите, стените и колоните до
кота +2,10/+3,50/, плочата на кота -0,10 и
опасващите пояси и греди на кота +2,10.
Конструкцията на кота +3,50 е стоманена,
състояща се от главни греди от горещо
валцувани профили НЕА 650 (с подпорно
разстояние 11.70м), второстепенни греди IPE 140
и комбинирана стомано-стоманобетонна плоча
на две нива( профилирана ламарина Trimoval
TE-600-0.8mm със стб.заливка 7.5см.) Част от
тази плоча е оформена като зелена тераса с 30
см почвена засипка, а останалата част е офисно
помещение. Конструкцията на ниската секция
над +3,50 е стоманена съставена от колони IPE 200
и греди IPE 220, IPE 200 и IPE 140. Стоманените
колони са насадени върху главните греди HEA 650
и са укрепени пространсвено чрез вертикални
Х-връзки. Етажните плочите над к+3,50 са
също комбинирани стомано-стоманобетонни
като комбинираното действие се осигурява със
специални анкери на HILTI X-HVB 110 за връзка
на стоманените греди с профилираната ламарина
и стб. плоча.
Фундиране:
Високата и ниската секция са фундирани
на обща фундаментната плоча решена на две
нива поради необходимостта от интегриране
на специални гаражни паркинг системи.
Денивелацията при чупката в горния ръб на
плочата е 160(190)см, а преходите по долния
ръб са с наклон 1:1. Дебелината й е 120см. под
високата секция и 40см под ниската част. Под
основата е предвидена хидроизолационна
бетонна вана с обща дебелина 15см-съставена от
подложен бетон -7см, пласт ХИ – 1см. и защитен
слой от бетон с дебелина 7см. Част от основите на
ниската секция са решени с ивичен фундамент
под по-плитката контурна стена и фундаментна
плоча при пропадалото за паркинг системата.
Дебелината й е 40см.
Предвидено е монтирането на кулокран в
асансьорната клетка по време на строителството,
който се укрепя към стоманобетонните
шайби на ядрото с издигане на сградата.
Във фундаментната плоча се монтират
закладни части и кобилици за поемането на
усилията в базата на крана специфицирани от
производителя.
