върху тях, Наредба 2 – за проектиране на сгради
и съоръжения в земетръсни райони, и Норми
за проектиране на стоманени конструкции.
Регистрираните разлики варират от 4% до 15%
в полза на пакета "конструктивни еврокодове".

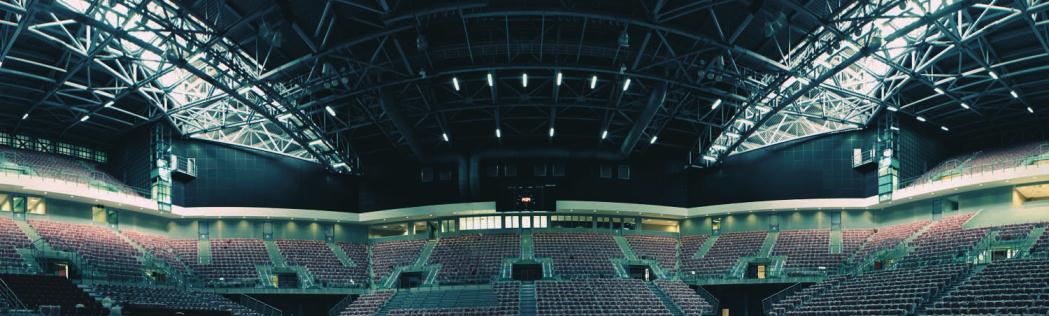

Конструкция на покрива
Архитектурната концепция залага "движение",
устремност, динамика, явно изявена в топологията
на покривната конструкция. “Тази тектоника
и сериозните подпорни разстояния си бяха
предизвикателство - споделя инж. Михаил
Цанков и допълва, - но въпреки трудностите и
предизвикателствата конструкцията стана факт
само за 10 месеца (от 10.2009 г. до 1.09.2010 г.,
когато покривът е монтиран).

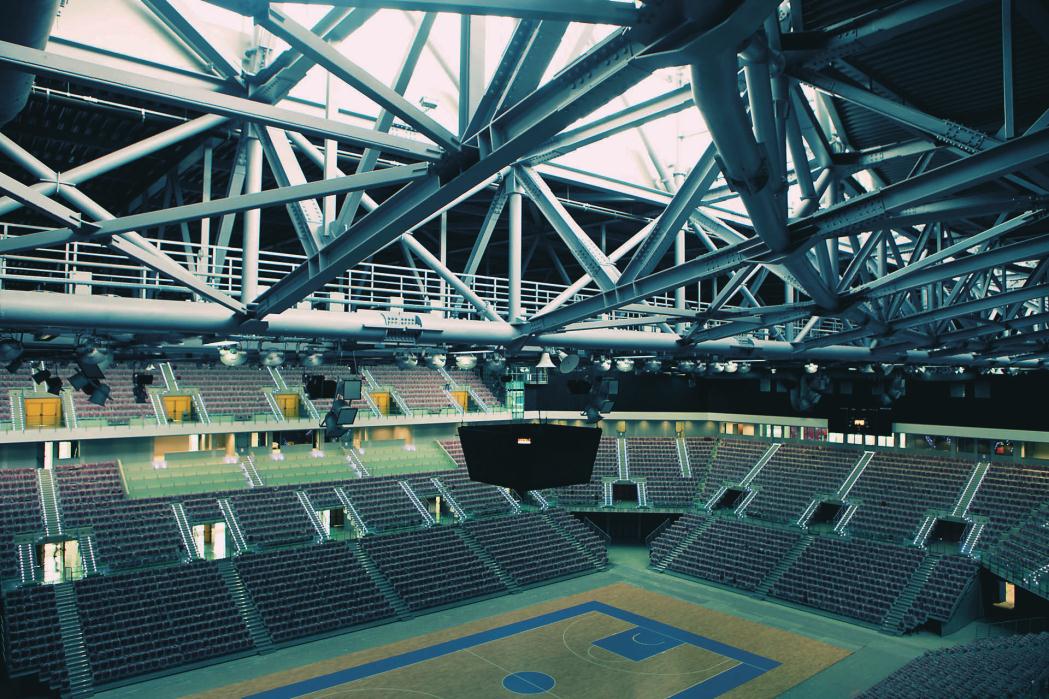

Концепцията на конструкцията на покрива е
сравнително проста. В надлъжно направление
се изпълняват 2 броя пространствени ферми
(гръбнаци), подпрени външно като прости греди,
които стъпват чрез еластомерни лагери върху
стоманобетонните ядра, а в напречна посока се
развиват равнинни ферми между гръбнаците
и конзолни ферми към периферията.Главните
гръбнаци имат уникална форма, произтичаща
от архитектурната конфигурация. Те се
класифицират като шестпоясна пространствена
прътова конструкция, възприемана като
дъговидна структура. Тази структура съдържа
равнинна ферма и ферма, развита по цилиндрична
повърхнина. Тези две ферми са интегрирани в
обща пространствена конструкция посредством
напречни диафрагми, като съвместно поемат
вертикалния товар и взаимно осигуряват
стабилитета си. Предаването на натоварването
от покрива се осъществява чрез двата главни
гръбнака върху четирите стоманобетонни ядра.
Пространственото укрепяване (дискова система)
се състои от система - напречни и надлъжни
хоризонтални връзки и вертикални връзки. Чрез
така проектираното пространствено укрепяване
се поемат натоварванията от вятър, земетръс, а
наред с тях и усилията, породени от евентуална
температурна разлика и стабилитетни сили.
